تصميم كتاب واكساءه وعمل تقليب لأوراقه في 3d max 2015


بسم الله الرحمن الرحيم

اخوتي الاكارم سأقوم في هذه الدرس بتصميم كتاب وعمل اكساء له بأستخدام المعدل unwarp uvw وعمل حركة تقليب للاوراق حتى نحصل على هذا الشكل

نبدء الدرس
نقوم بتحويل نوع المقاسات في برنامج 3d max الى النوع centimeters وطريقة ذالك مشروحة في هذا الدرس
ننشئ rectangle في المسقط front ندخل القيم من الخانة keyboard entry وندخل القيم التالية
length 0.2 cm
width 20 cm
ثم نقوم بأخذ نسخة ونرفعها الى فوق ونجعل الارتفاع في ما بينهما 3 cm ثم نشغل الsnaps على الvertex ونختار العنصر arc وننشئ العنصر كما موضح في الصورة المتحركة
واذا لم تستطيع مشاهدة الصورة لثقل النت ارفعها على جهازك من هنا
بعد ذلك نختار العنصر arc ونحوله الى edit spline ونعمل attach للعنصر arc الاخر ونقوم بغلق الفتحات الموجودة بتشغيل المستوى vertex ونختار الامر connect ونغلق الفتحات ونسميه قاعدة الكتاب ثم نختار الrectangle ونختار الvertex الموجدة في الامام ونعمل لها fillet بهذه القيمة 0.05 ونفعل مثل ذلك مع الrectangle الثاني
ثم نقوم بتعديل موقع pivot للعناصر الثلاث نشغل الsnaps على الmidpoint ونذهب الى hierarchy والضغط على الزر affect pivot only ونجعل الpivot كما موضح في الصورة
ثم نختار جميع العناصر ونطبق عليها المعدل extrude بقيمة -30cm
ومن المسقط top نقوم بأنشاء plane بهذه المقاسات
length 29cm
width 19.5cm

length segs 1
width segs 10
ونسميه الصفحة الاولى
ثم من المسقط front نرسم plane بتشغيل الsnaps على الvertex ونجعل اعدادات التقسيمات بهذه القيم
length segs 40
width segs 1
 هكذا
هذا الplane مؤقت فقط لنقوم بوضع الصفحات بمقاسات مضبوطة نختار الplane الذي سميناه الصفحة الاولى ونحوله الى edit poly ونختار كل polygon على حدة ونعمل له detach ونبدأ من قاعدة الكتاب ونسمي كل polygon قمنا بفصله برقم من 1 الى 10 ثم نغير موضع الpivot الخاص بالعناصر العشرة الى نهاية العنصر هكذا
ثم نقوم بعمل ربط للعناصر العشرة بأستخدام الاداة select and link ونبدأ الربط من رقم 10 الى رقم 1 ثم نختار العناصر العشرة ونضعها في group ونسميه الصفحة الاولى ونعمل لها نسخ الى الاسفل بين الصفحة والاخرى هذا المقاس الذي عملناه في الصورة

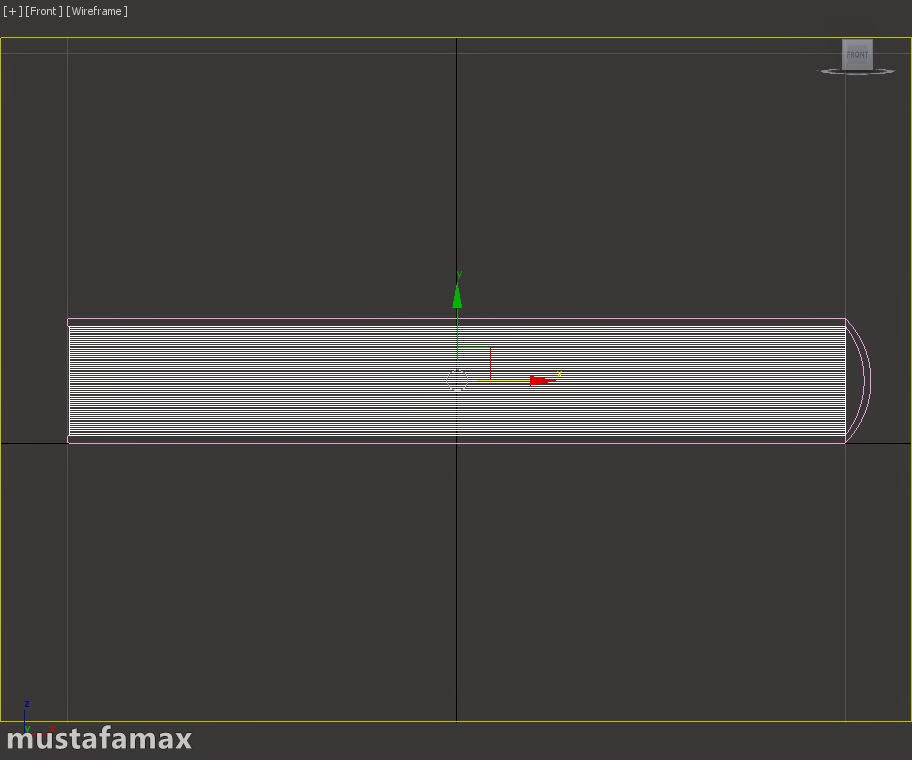

نقوم بعمل ازاحة للعناصر الى قاعدة الكتاب عنصر عنصر حتى نحصل على هذا الشكل
نختار جميع الصفحات ونفتح الgroup ومن المسقط front ننشئ circle في هذا الموضع الموضح في الصورة التالية
ونقوم بربط العنصر رقم 1 لكل صفحة في الcircle بأستخدام الاداة select and link ثم نختار جميع الصفحات ونغلق الgroup ونختار معهم الcircle ونعمل لهم نسخ حتى نكمل الجزء الآخر من الكتاب هكذا
ثم نقوم بربط الغلاف العلوي والغلاف السفلي والcircle الاثنان بقاعدة الكتاب بأستخدام الاداة select and link
ناتي الان الى مرحلة التحريك
اولا نقوم بزيادة عدد الفريمات الى 400
نختار العنصر الذي سميناه قاعدة الكتاب ونغير موضع الpivot الى هذا الموضع الموضح في الصورة
 ونشغل angle snaps بزاوية 90 درجة ونختار اداة الدوران rotate ونضغط على الزر set key وننقل الtime slider الى الفريم رقم 50 ونضغط على الزر المرسوم عليه مفتاح ثم ننقل الtime slider الى الفريم رقم 100 ونقوم بالتدوير حتي يكون الشكل عامودي كما موضح في الصورة التالية
ونضغط على الزر المرسوم عليه مفتاح ثم نختار الغلاف السفلي وننقل الtime slider الى الفريم رقم 50 ونضغط على زر المفتاح ونلغي angle snaps ثم ننقل الtime slider الى الفريم رقم 100 ونقوم بالتدوير الى الاسفل حتى يلامس طرف الغلاف الارضية ونضغط على زر المفتاح فيكون عندنا هذا الشكل
 ثم نختار الغلاف العلوي وننقل الtime slider الى الفريم رقم 75 ونضغط زر المفتاح ثم ننقل الtime slider الى الفريم رقم 125 ونقوم بالتدوير حتى يلامس طرف الغلاف الارضية هكذا
جرب الحركة بتشغيلها من الزر play
نأتي الان الى تحريك الاوراق نختار الcircle السفلي بالضغط عليه مرتين حتى يتم اختيار جميع الصفحات المرتبطة به ثم ننقل الtime slider الى الفريم رقم 50 ونضغط زر المفتاح ثم ننقل الtime slider الى الفريم رقم 100 ونقوم بالتدوير الى الاسفل قليلا فالتكن قيمة 3.5 درجة ونضغط على زر المفتاح هكذا
 ثم نختار الcircle السفلي لوحده وننقل الtime slider الى الفريم رقم 50 ونضغط على زر المفتاح ثم ننقل الtime slider الى الفريم رقم 100 ونقوم بالتدوير الى الاسفل حتي يلامس طرف الورقة الاخيرة الغلاف السفلي كما موضح في هذه الصورة
نفعل مثل ذلك مع الcircle العلوي لكن يكون عملنا من الفريم رقم 75 الى الفريم رقم 125 وعند فتح الكتاب نحصل على هذه النتيجة الموضحة في الصورة التالية
ثم نقوم بتحريك الاوراق نختار الجزء الاول من الصفحة الاولى على اليسار ونغير موقع الpivot الى هذا الموضع الموضح في الصورة
 نختار جميع اجزاء الصفحة الاولى على اليسار وننقل الtime slider الى الفريم رقم 200 ونضغط على زر المفتاح ثم ننقg الtime slider الى الفريم رقم 250 ونقوم بالتدوير الى فوق ولتكن بزاوية 7 درجة هكذا
ثم نختار الجزء الاول من نفس الصفحة وننقل الtime slider الى الفريم رقم 200 ونضغط على زر المفتاح وننقل الفريم الى الرقم 250 ونقوم بالتدوير حتى يلامس طرف الورقة الاوراق الاخرى في الجهة اليمنى وأي صفحة تريد قلبها تفعل مثل ذلك انتهت مرحلة التحريك نأتي الان الى
مرحلة الاكساء
يمكنك انشاء غلاف للكتاب في برنامج فوتوشوب انا سأستخدم هذا الغلاف
نختار الغلاف العلوي ونطبق عليه المعدل unwrap ثم نضغط على الpolygon في الخانة selection ثم نضغط على الزر open uv editor فتظهر هذه النافذة
نقوم بالضغط على القائمة tools واختيار render uvw template فتظهر هذه النافذة
نختار الاعدادت الموضحة في الصورة ونضغط على الزر render uv template المشار اليه بالسهم قتخرج نافذة منها نقوم بحفظ الصورة بأمتداد tif ونفعل مثل ذلك مع الغلاف السفلي والقاعدة ثم نذهب الى الفوتوشوب ونطبق الشرح الموجود في هذا الدرس
أكساء صندوق بأستخدام المعدل UNWARP UVW
تطبق عليهم الصور التي عملتها في الفوتوشوب كما موضح في الدرس المذكور مسبقا
ناتي الان الى الاوراق تختار جميع الاجزاء العشرة للصفحة المراد عمل اكساء لها وتطبق عليها المعدل unwrap المشروح مسبقا لكن الان الامر يختلف من جهة نوع الخامة في السابق نستطيع استخدام الخامة standard او الخامة arch & design الخاصة بالمنتال راي او الخامة الخاصة بالفيراي لكن هنا لانستطيع لأن عند تطبيق الصورة ستظهر نفسها من كل جانب للورقة ونحن نريد كل جانب له صورة تختلف عن الجانب الاخر حل ذلك يكون بأستخدام الخامة top/bottom وهذه الخامة تحتوي على خامتين standard كما موضح في هذه الصورة
هل نستطيع تبديل الخامة standard بخامة اخرى نعم نستطيع تحذف الخامة التي تريد تبديلها وتضع اخرى مكناها مثل خامة المنتال راي arch & design وتقوم بربطها مع الخامة الاصلية على العموم نختار اعدادت الخامة top/bottom بالضغط مرتين علىيها ونختار النوع local كما موضح في الصورة
ثم نختار الخامة top ونضع الصورة التي قمنا بعملها في الفوتوشوب بالضغط على الزر الصغير بجانب diffuse ونختار النوع bitmap ونفعل مثل ذلك مع اي صفحة نريد اكسائها وبعد عمل render للمشهد نحصل على هذا العمل الموضح في الفيديو
وبهذا يكون قد انتهى الدرس

والسلام عليكم ورحمة الله وبركاته
