بسم الله الرحمن الرحيم
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
نتيجة هذا الدرس


ساقوم في هذا الدرس اخوتي الكرام بنمذجة مملحة طعام في برنامج 3d max وعمل تساقط للملح بأستخدام الparticle system نبدا على بركة الله



وسنستخدم في درسنا هذه الصورة لعمل محاكاة المملحة

نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
نموذج العمل
نقوم برسم هذا الخط بأستخدام العنصر line
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
انشاء line

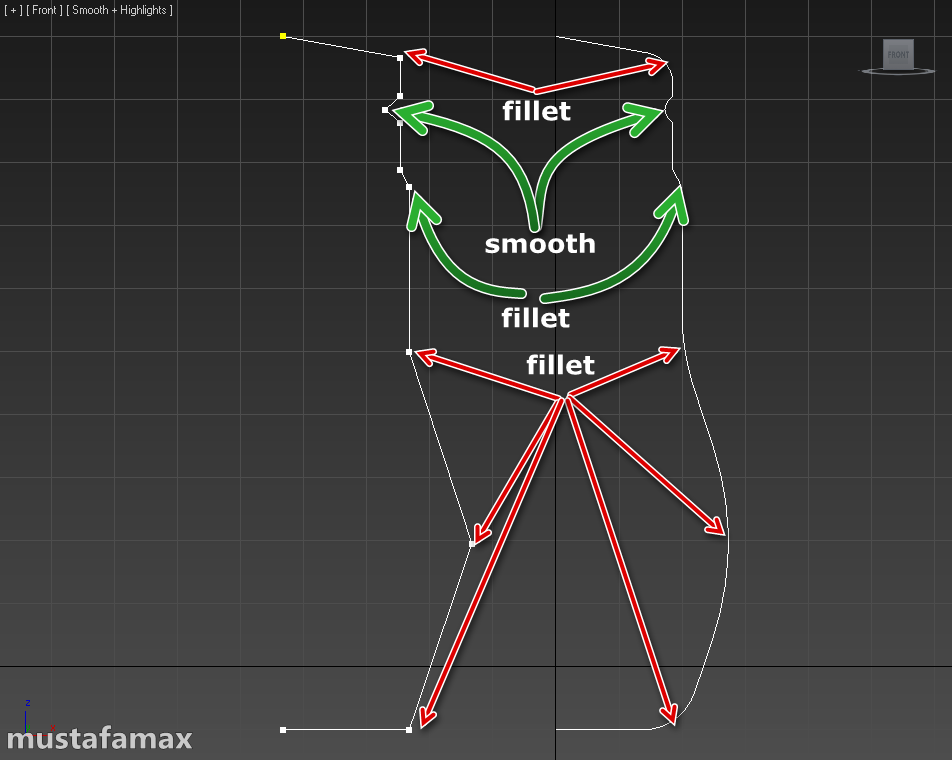

ثم نقوم بعمل smooth و fillet للvertex الموضحة في الصورة التالية
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
تعديل الvertex

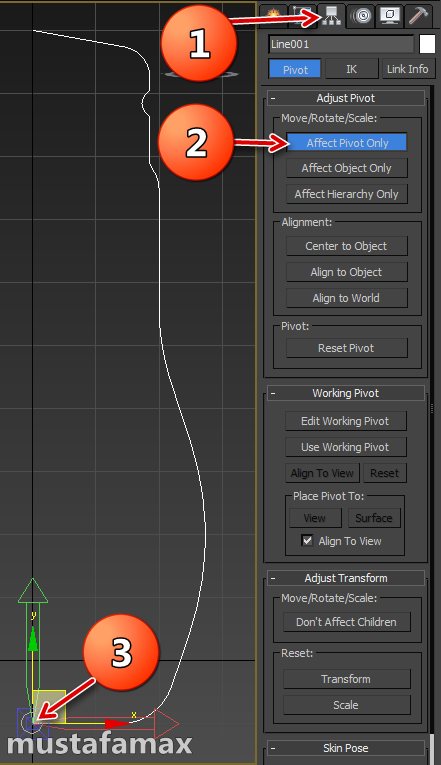

نغير موضع الpivot الى الموضع الموضح في هذه الصورة
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
تغير موضع الpivot
ثم نقوم بتطبيق المعدل lathe هكذا
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
تطبيق المعدل lathe

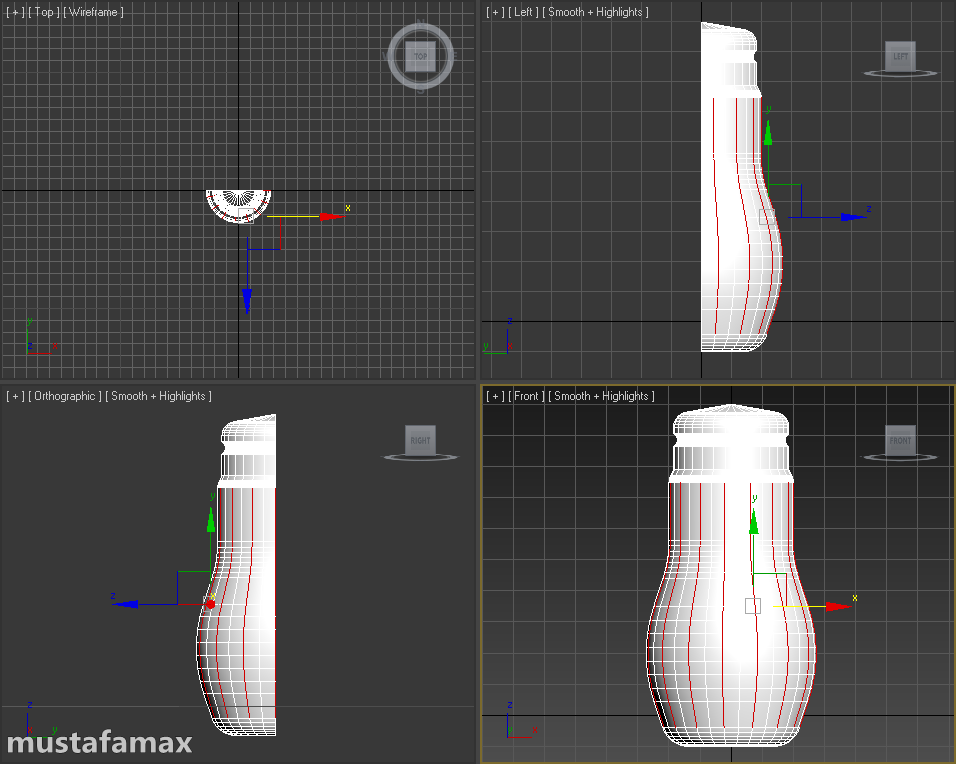

نقوم بتحويله الى edit poly ثم نختار الpolygon الموضح في الصورة التالية ونقوم بحذفه
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
edit poly حذف نصف العنصر

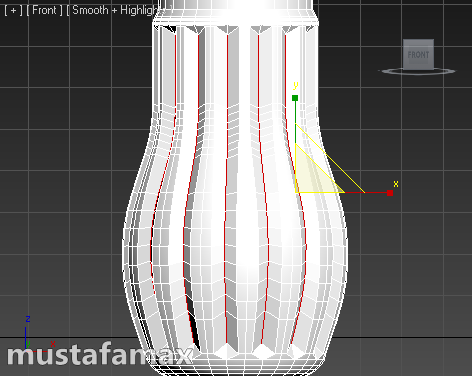

نقوم بأختيار الedge الموضحة في الصورة التالية
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
اختيار الedge
ثم نقوم بعمل extrude للedge الموضحة في الصورة اعلى القيمة الاولى -2 القيمة الثانية 3
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
عمل extrude
ثم نعمل scale للedge بنسبة قليلة جدا هكذا
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
عمل scale

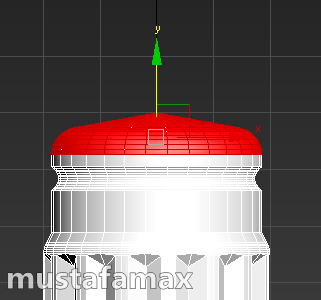

نختار الpolygon الموضح في الصورة التالية ونعمل له detach ونؤشر على الخيار detach as clone هكذا
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
عمل detach
ثم نخفي العنصر الجديد والذي سميناه الغلق ونحذف الpolygon الموضح في الصورة التالية
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
حذف الpolygon المختار
نقوم برسم circle عدد 5 هكذا
 نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح نتيجة هذا الدرس
انشاء circle
ثم نختار العنصر الصغير الغلق ونطبق عليه الامر shape merge بالذهاب الى
create>>>>>compound objects>>>>>shape merge

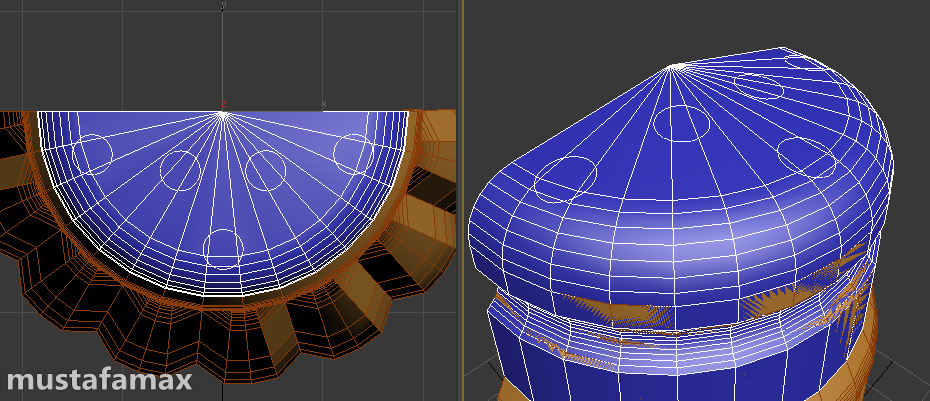

نضغط على pick shape ونختار الcircle جميعها نقوم بحذف الcircle فنحصل على هذه النتيجة
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
تطبيق الامر shape merge
نحول العنصر الغلق الى edit poly ونختار الpolygon الخاص بالدوائر ونقوم بحذفه هكذا
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
edit poly حذف الpolygon

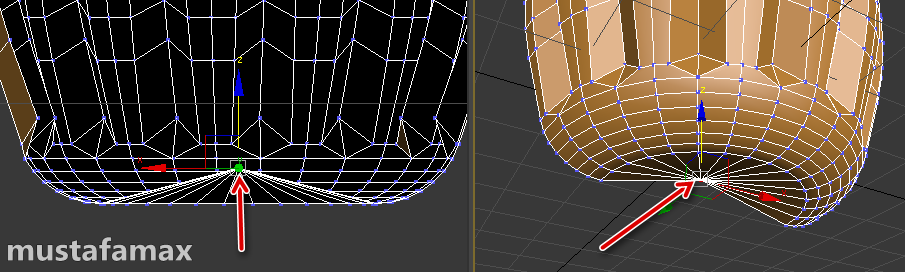

ثم نختار العنصر الكبير ونختار الvertex الذي في الاسفل ونرفعه الى الاعلى قليلا هكذا
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
تحريك الvertex الى الاعلى
ثم نقوم بتطبيق المعدل shell على العنصرين
العنصر الصغير الغلق نضع له القيمة 0 في inner amount و 0.5 في other amount
العنصر الكبير نضع له القيمة 2 في inner amount و 0 في other amount
ونطبق على العنصرين المعدل symmetry ثم نطبق المعدل turbosmooth على العنصر الكبير فقط ونضع القيمة 2 في iterations ونشغل الخيار isoline display فنحصل على هذه النتيجة
نمذجة مملحة طعام في 3d max 2015 مع تساقط الملح
نتيجة هذا الدرس
انتقل الى الجزء الثاني الخاص بparticle system
