بسم الله الرحمن الرحيم

سنتعلم في هذا الدرس بعضاً من طرق النمذجة في برنامج 3d max بأختصار الاشكال التي سنعملها مبدئيا بسيطة لكن تحتاج الى فكرة مبتكرة لعملها ونمذجتها نبدء على بركة الله

قطعة حديد تسليح و سلم دائري
قطعة حديد تسليح و سلم دائري


الاشكال التي سنقوم بنمذجتها هي
قطعة من حديد التسليح ونموذج اساسي لسلم دائري

أولاً- نمذجة حديد التسليح

نقوم برسم cylinder بهذه المقاسات
radius 1cm
height 10cm
height segments 6
cap segments 1
sides 18
اتبع هذا المسار لرسم cylinder
create >>>>> geometry >>>>> standard primitives >>>>> cylinder
نحول الcylinder الى edit poly بالنقر على مفتاح الmouse الايمن واختيار convert to ومنها نختار convert to editable poly

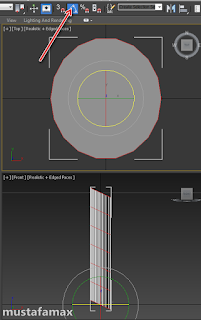

ومن اعدادات المعدل نختار المستوى edge ونختار الedge الافقية جميعها ونقوم بتدويرها على المحور Z بقيمة 25 درجة مع تشغيل الangle snaps كما موضح في هذه الصورة
تدوير الedge الافقية
تدوير الedge الافقية
ونلاحظ ان الcylinder في المسقط top صار بيضويا لذلك بأستخدام الاداة scale نرجعه الى الشكل الدائري

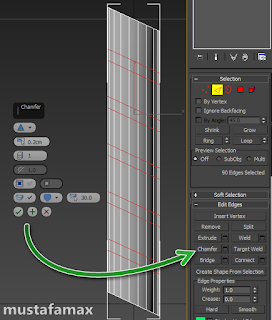

ثم نلغي اختيار الedge في بداية ونهاية الcylinder ونعمل لهم chamfer بقيمة 0.3 فنحصل على هذا الشكل
عمل chamfer للedge الافقية
عمل chamfer للedge الافقية

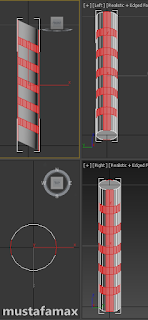

ثم نختار الpolygon الموضح في الصورة التالية
اختيار الpolygon
اختيار الpolygon

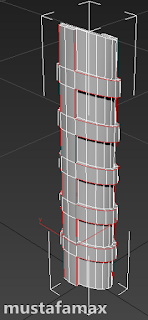

ونعمل له extrude بقيمة 0.15 كما موضح في هذه الصورة
عمل extrude للpolygon
عمل extrude للpolygon
ثم نختار الedge الموضح في الصورة التالية
اختيار الedge
اختيار الedge

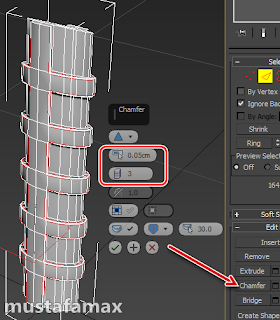

ونعمل له chamfer بقيمة 0.05 وعدد التقطيعات 3 كما موضح في هذه الصورة
عمل chamfer للedge
عمل chamfer للedge
نختار المستوى element ونختار الcylinder ونضط على الزر slice plane ونضعه في نهاية الcylinder ونضغط على الزر slice فيتم عمل edge افقي وننزل الplane الى اسفل الcylinder ونضغط على slice هكذا
نختار جميع الpolygon
نختار جميع الpolygon
 ثم نختار الpolygon الموضح في الصورة التالية ونقوم بحذفه
نعمل له slice plane
نعمل له slice plane

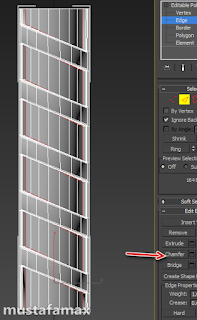

نقوم بأختيار المستوى edge ونختار الedge الموضح في الصورة التالية لكل الجانبين ونعمل له chamfer بهذه القيم 0.05 وعدد التقطيعات 3
عمل chamfer للedge
عمل chamfer للedge
نقوم بأختيار الedge الموضح في الصورة التالية ونضغط على الزر connect ونعطيه 3 تقسيمات
نعمل connect للedge
نعمل connect للedge
ثم نطبق على العنصر turbo smooth فتكون هذه النتيجة
النتيجة النهائية
النتيجة النهائية

ثانياً- نمذجة سلم دائري

نرسم الشكل الموضح في الصورة التالية بأتباع هذا المسار
create >>>>> shapes >>>>> splines >>>>> line
نرسم شكل السلم
نرسم شكل السلم
لرسم الشكل بمقاسات دقيقة تبع التالي
اولاً نشغل الsnaps على الgrid point ثانياً نعطي المقاس 20 لمربعات الشبكة grid بالضغط على يمين الmouse فتظهر نافذة نختار التبويب home grid ونضع 20 في المربع grid spacing كما موضح في الصورة التالية
النافذة home grid
النافذة home grid
نطبق المعدل extrude على الشكل ونعطيه 100 في القيمة amount ونحوله الى edit poly ونحذف الpolygon الموضح في الصورة التالية من الجانبين
نحذف الpolygon الجانبي
نحذف الpolygon الجانبي
ثم نختار الedge الموضح في هذه الصورة للجانبين معا
نختار الedge العمودي للسلم
نختار الedge العمودي للسلم
ونضغط على الزر الصغير بجانب الامر connect ونغير القيم كما موضح في هذه الصورة
نعمل له connect
نعمل له connect

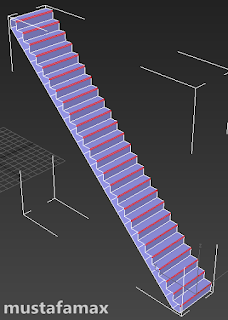

ثم نختار الpolygon الموضح في هذه الصورة
نختار الpolygon ونعمل له extrude
نختار الpolygon ونعمل له extrude
ونعمل له extrude بقيمة 3cm ثم نطبق على السلم المعدل bend ونعطيه هذه القيم
نضع -25 في القيمة angle
ونختار المستوى gizmo ونقوم بتدويره 90- درجة على المحور Z مع تشغيل angle snaps فنحصل على هذا الشكل
نطبق المعدل bend
نطبق المعدل bend
نقوم بأنشاء الدرابزين او عندنا في العراق يسمى المحجر نحول الى edit poly ونختار الedge الموضحة في الصورة التالية ومن الجانبين
عمل الدرابزين (المحجر)
عمل الدرابزين (المحجر)
ونضغط على الزر الصغير بجانب الامر create shape ونختار النوع liner ونضغط OK ونرفع الline الجديد الذي عملناه الآن 100 درجة على المحور Z ونأخذ منه نسخة ونضعها في زاوية الدرجات فنحصل على هذا الشكل
نرفع الخطوط الجديدة الى الاعلى
نرفع الخطوط الجديدة الى الاعلى

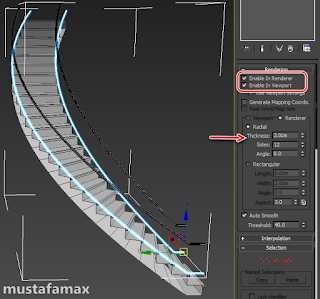

واذا شغلت الخيار enable in renderer و enable in viewport ونعطي قيمة مناسبة في المربع thickness نحصل على هذا الشكل
نعطي سمك للخطوط الجديدة
نعطي سمك للخطوط الجديدة

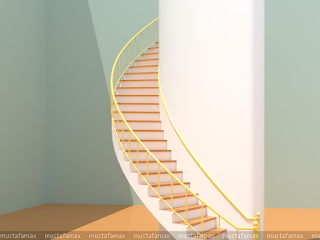

وهذه النتيجة التي يمكنك الحصول عليها اذا قمت ببعض التعديلات
النتيجة النهائية
النتيجة النهائية

والسلام عليكم ورحمة الله وبركاته
