سألتني احدى الاخوات عن طريق الرسائل الخاصة في الفيسبوك بعض الاسئلة عن الأوتوكاد فقمت بالاجابة هنا حتى ينتفع منها الجميع

وهذا نص الأسئلة التي تريد الاخت اجوبه لها

(ما هى طرق انشاء المجسمات فى الكاد وما هى طرق تعديلها)
ما هى طرق انشاء المجسمات فى الكاد وما هى طرق تعديلها
السؤال الاول
(اشرح اوامر sweep ,extrude ,loft)
اشرح اوامر sweep ,extrude ,loft
السؤال الثاني
(ما الفرق فى التحقيق ال 3d بين solids ,surfaces)
ما الفرق فى التحقيق ال 3d بين solids ,surfaces
السؤال الثالث

السؤال الاول

ما هى طرق أنشاء المجسمات فى أوتوكاد وما هى طرق تعديلها
توجد ثلاث طرق للرسم في اوتوكاد 2D و 3D

الطريقة الاولى

الذهاب شريط شريط القوائم menu bar والضغط على القائمة draw ومنها نختار العنصر الذي نريد.

الطريقة الثانية

الذهب الى شريط الادوات tool palette وأختيار التبويب home ثم منه نختار العنصر الذي نريد.

الطريقة الثالثة

عن طريق كتابة الامر مباشرتاً وأنت على نافذة الرسم.

السؤال الثاني

شرح الاوامر sweep ,extrude ,loft

الأمر الاول loft

يقوم هذا الامر بتحويل العناصر 2d الى 3d وهذا مثال لطريقة عمل الامر loft
نقوم بأنشاء circle عدد 3 ويكون كل circle فوق الاخر بمسافة بسيطة هكذا
circle عدد 3 ويكون كل circle فوق الاخر
circle عدد 3
ثم نقوم بأختيار الامر loft بكتابته في الcommand او مباشرتاً على النافذة ثم نقوم بأختيار الcircle واحدة واحدة سواءً من الاعلى او الاسفل فنحصل على هذا الشكل.
بعد تطبيق الامر loft  على الcircle
تطبيق الloft على الcircle

الأمر extrude

يقوم هذا الامر بعمل بثق للعناصر ال2d مثال لطريقة عمل الامر extrude

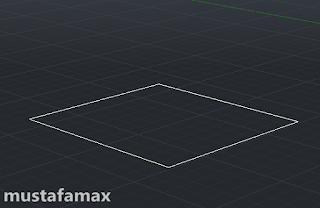

نقوم بأنشاء rectangle
العنصر rectangle
العنصر rectangle
ثم نقوم بأختيار الامر extrude عن طريقة كتابته في الcommand او مباشرتاً على النافذة ونختار الrectangle ونضغط enter ثم نحرك مؤشر الmouse الى الاعلى او الاسفل فنحصل على هذا الشكل.
بعد تطبيق العنصر extrude على الrectangle
تطبيق الأمر extrude على الrectangle

الامر sweep

يقوم الامرsweep بتحويل عنصر 2d الى الى عنصر 3d مثال لطريقة عمل الامر sweep

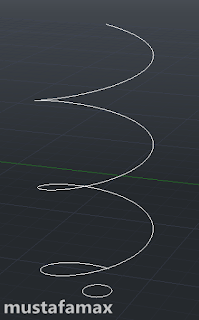

نقوم بأنشاء circle وعنصر helix هكذا
العنصر helix
العنصر helix
ثم نقوم بأختيار الcircle ونختار الامر sweep عن طريقة كتابته في الcommand او مباشرتاً على النافذة ثم نختار العنصر helix فنحصل على هذا الشكل.
بعد تطبيق الأمر sweep عبى العنصر العنصر helix
تطبيق الامر sweep على الhelix

السؤال الثالث

ما الفرق فى التحقيق ال 3d بين solids ,surfaces
الفرق بين solids و surfaces
 الفرق الاول من حيث التقسيمات لكل عنصر
الفرق بين solids و surfaces
الفرق بين surfaces و solids
الفرق الثاني ان العنصر من نوع solids يكون مصمت اي مغلق من البداية والنهاية اما العنصر من النوع surfaces يكون مفرغ اي انه غير مغلق من البداية والنهاية عند تطبيق sweep و loft.

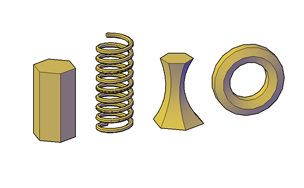

الفرق الأخير والاساسي ان النوع surfaces يتيح لك عمل الاشكال المعقدة والتي تتصف بالمرونة كما موضح في هذه الصورة
الشكل  النوع surfaces
الشكل من النوع surfaces
