عمل أنفجار في 3d max 2016 والمقبس fumefx


بسم الله الرحمن الرحيم
 اهلا بكم سنتعرف في هذا الدرس طريقة عمل أنفجار في برنامج 3d max وبأستخدام المقبس fumefx ولعمل الأنفجار سنستخدم particle system
صورة توضيحية
نتأكد من ان وحدات القياس على السانتيميتر من هنا طريقة تغيير وحدات القياس Units Setup ونضغط على الرقم 6 لتفتح عندنا النافذة particle view ومن القائمة أسفل نسحب العنصر standard flow الى مساحة العرض ونقوم بحذف الامر shape والامر rotation  كما موضح في الصورة رقم 2

particle view
صورة رقم (2)
نختار الامر birth ونجعل القيمة 0 في emit start والقيمة 1 في emit stop والقيمة 750 في amount ونختار ايضا الامر speed ونضع القيمة 400 في الspeed والقيمة 8 في الvariation ونقوم بتشغيل الreverse ونضع القيمة 90 في divergence نسحب الامر delete من القائمة اسفل ونضعه في الevent ونختار النوع by particle age ونضع القيمة 10 في الlife span والقيمة 4 في الvariation كما موضح في الصورة رقم 3


standard flow
صورة رقم (3)
في هذه الخطوة يجب ان يكون عندك المقبس fumefx راجع هذا الموضوع لتعرف المزيد 10 من أهم المقابس لبرنامج 3d max نقوم الآن بأنشاء العنصر Particle Src ولأنشائه اتبع هذا المسار
create >>>>> helpers >>>>> fumefx >>>>> particle src
ومن أعدادات العنصر اضغط على الزر pick object واختار العنصر pf source واذا ظهرت لك نافذة اختار منها الاعنصر الاول واضغط ok نضع القيمة 2 في الradius ونغير المخطط particle radius لعمل تفاوت في الحجم كما موضح في الصورة رقم 4
Particle Src
صورة رقم (4)
نقوم الأن بأنشاء العنصر fumefx بأتباع هذا المسار
create >>>>> geometry >>>>> fumefx >>>>> fumefx

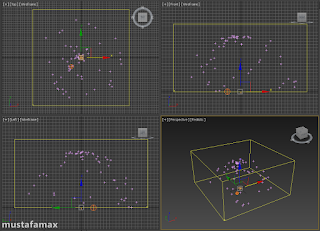

ونجعله بحتوي كل الجزيئات كما موضح في الصورة رقم 5
fumefx
صورة رقم (5)
نختار العنصر fumefx ونضغط على الزر open fumefx ui فتظهر النافذة التالية
نافذة اعدادات العنصر fumefx
صورة رقم (6)

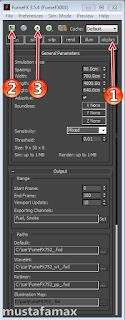

نضغط على الزر obj/src المشار اليه بالرقم واحد فتظهر هذه النافذة
التبويب obj/src
صورة رقم (7)
نضغط على الزر pick object وندخل العنصر particle src ونضغط على الزر open preview window  المشار اليه برقم 2 فتظهر النافذة النالية وهي نافذة معاينة

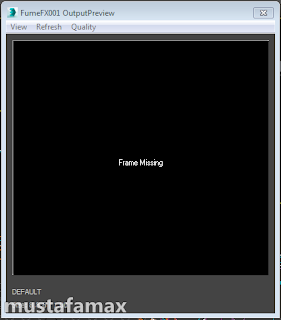

نافذة المعاينة preview window
صورة رقم (8)
نقلل القيمة spacing الى رقم 2 ثم نضغط على الزر start default simulation المشار اليه بالرقم 3 فيتم اجراء محاكاة للأنفجار وهذه هي النتيجة
النتيجة النهائية
صورة رقم (9)
السلام عليكم ورحمة الله وبركاته
